Betrouwbare vlamdetectie in koepeldaktanks bij Vesta Terminals

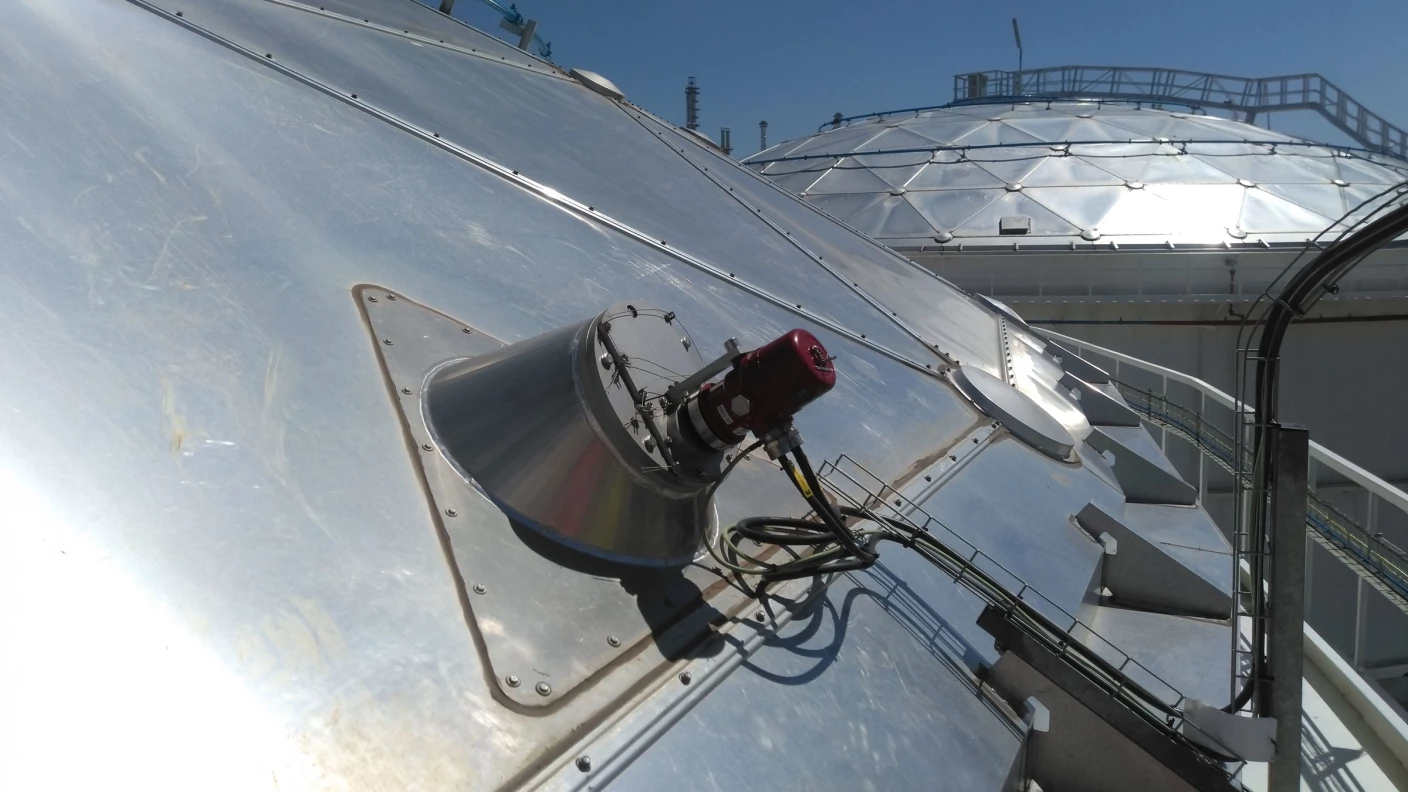

Clearview case header

Betrouwbare vlamdetectie in koepeldaktanks bij Vesta Terminals

Betrouwbare vlamdetectie in koepeldaktanks bij Vesta Terminals

Voor Vesta Terminals leverde Saval de ClearView vlamdetectieoplossing voor opslagtanks met aluminium geodetische koepeldaken. Dankzij een slimme scheiding tussen de ATEX Zone 0-omgeving in de tank en de detector aan de buitenzijde, combineert ClearView betrouwbare branddetectie met veilig en eenvoudig onderhoud.

ClearView zorgt voor veilige detectie én eenvoudig onderhoud

Vesta Terminals beheert meerdere opslagterminals met een groot aantal tanks. Om de milieuprestaties te verbeteren, emissies te beperken en de operationele efficiëntie te verhogen, zijn diverse open opslagtanks voorzien van aluminium geodetische koepeldaken. Deze overkappingen dragen bij aan een betere beheersing van dampemissies en beschermen de inhoud van de tanks tegen invloeden van buitenaf.

Tegelijkertijd ontstaat er een nieuwe brandveiligheidsvraag: hoe detecteer je betrouwbaar een beginnende brand in een afgedekte tank, terwijl de omstandigheden binnenin vallen onder ATEX Zone 0? Voor Vesta Terminals leverde Saval hiervoor de ClearView vlamdetectieoplossing.

Uitdaging

In een industriële opslagomgeving is snelle en betrouwbare branddetectie cruciaal. Zeker bij opslagtanks waarin brandbare producten worden opgeslagen, moet een beginnende brand zo vroeg mogelijk worden gesignaleerd.

Bij tanks met een aluminium koepeldak is de detectie technisch complex. De ruimte binnenin de tank is geclassificeerd als ATEX Zone 0. Dat betekent dat er continu of langdurig een explosieve atmosfeer aanwezig kan zijn. Het direct plaatsen van vlamdetectoren in deze omgeving brengt daarom strenge technische en onderhoudsmatige eisen met zich mee.

Vesta Terminals zocht een oplossing waarmee vlammen betrouwbaar konden worden gedetecteerd in de tank, zonder dat de detectoren zelf in de Zone 0-omgeving geplaatst hoefden te worden. Daarnaast moest de oplossing onderhoudsvriendelijk zijn, zodat inspectie en service veilig en efficiënt vanaf de buitenzijde van de tank konden plaatsvinden.

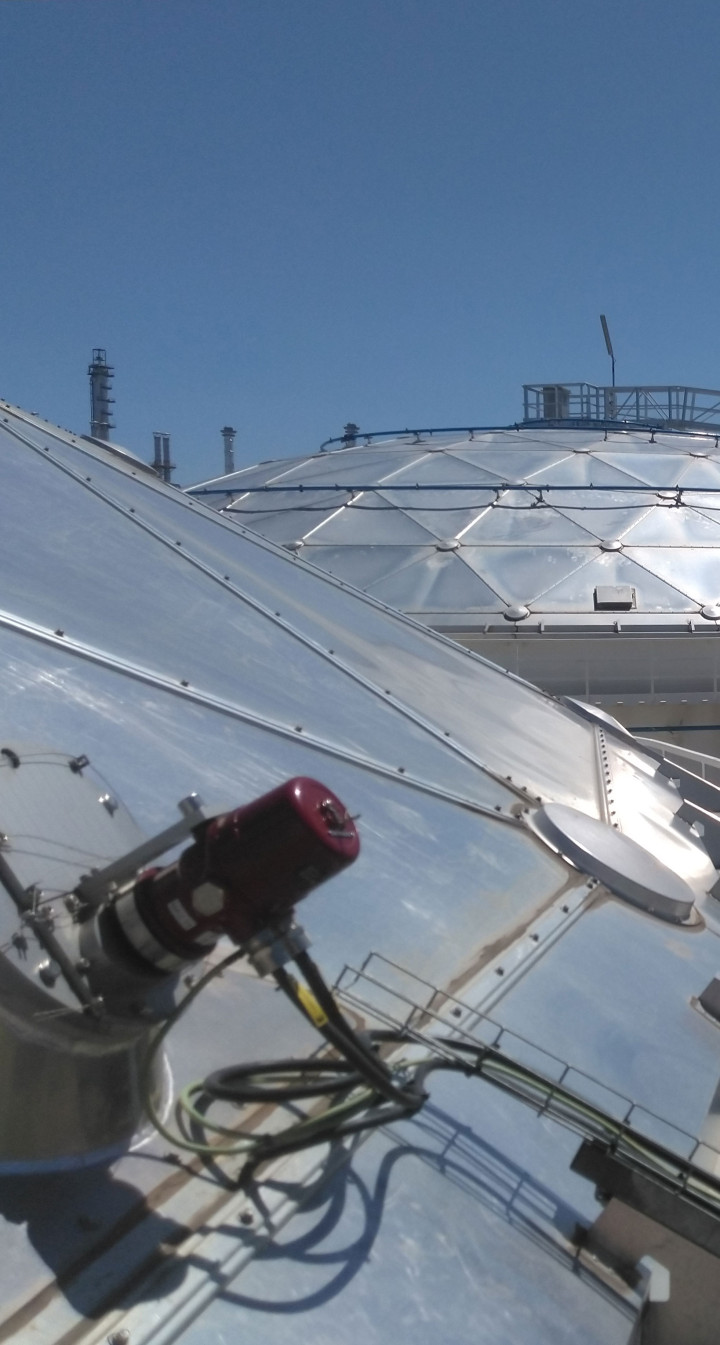

Clearview case uitdaging v2

Aanpak

Saval leverde de ClearView oplossing voor vlamdetectie in koepeldaktanks. De kern van deze oplossing is een fysieke scheiding tussen de ATEX Zone 0-omgeving binnenin de tank en de ATEX Zone 1-omgeving aan de buitenzijde, waar de detector wordt geplaatst.

Deze scheiding wordt gerealiseerd met een hoogwaardige speciale glasbarrière. Hierdoor kan de Det-Tronics Triple IR Flame Detector de binnenzijde van de tank bewaken, zonder zelf in de meest kritische ATEX-zone te worden geïnstalleerd.

De detector wordt gemonteerd op een speciaal ontworpen aluminium dakinterface. Deze constructie positioneert de vlamdetector onder een vooraf berekende hoek, zodat het detectiegebied optimaal wordt afgedekt. Door deze pre-engineered montageoplossing zijn slechts drie vlamdetectoren per tank nodig om betrouwbare detectie te realiseren.

Daarmee combineert ClearView technische betrouwbaarheid met praktische toepasbaarheid. De detectoren blijven bereikbaar vanaf de buitenzijde van de tank, wat inspectie, testen en onderhoud aanzienlijk vereenvoudigt.

Resultaat

Met de ClearView oplossing beschikt Vesta Terminals over betrouwbare vlamdetectie in de afgedekte opslagtanks. De Det-Tronics Triple IR Flame Detectors bewaken de binnenzijde van de tanks via de speciale glasbarrière, terwijl de detectoren zelf veilig en goed bereikbaar aan de buitenzijde zijn gemonteerd.

De oplossing biedt meerdere voordelen:

De brandveiligheid in de koepeldaktanks is verhoogd door snelle en betrouwbare vlamdetectie;
De detectoren zijn eenvoudig bereikbaar vanaf de buitenzijde van de tank, waardoor onderhoud veiliger en efficiënter kan worden uitgevoerd;
De speciale aluminium dakinterface zorgt voor een optimale positionering van de detectoren;
Per tank zijn slechts drie vlamdetectoren nodig, zonder concessies te doen aan de detectiedekking.

Zo ondersteunt Saval Vesta Terminals bij het combineren van hogere operationele efficiëntie, verbeterde milieuprestaties en betrouwbare brandveiligheid in een veeleisende industriële omgeving.

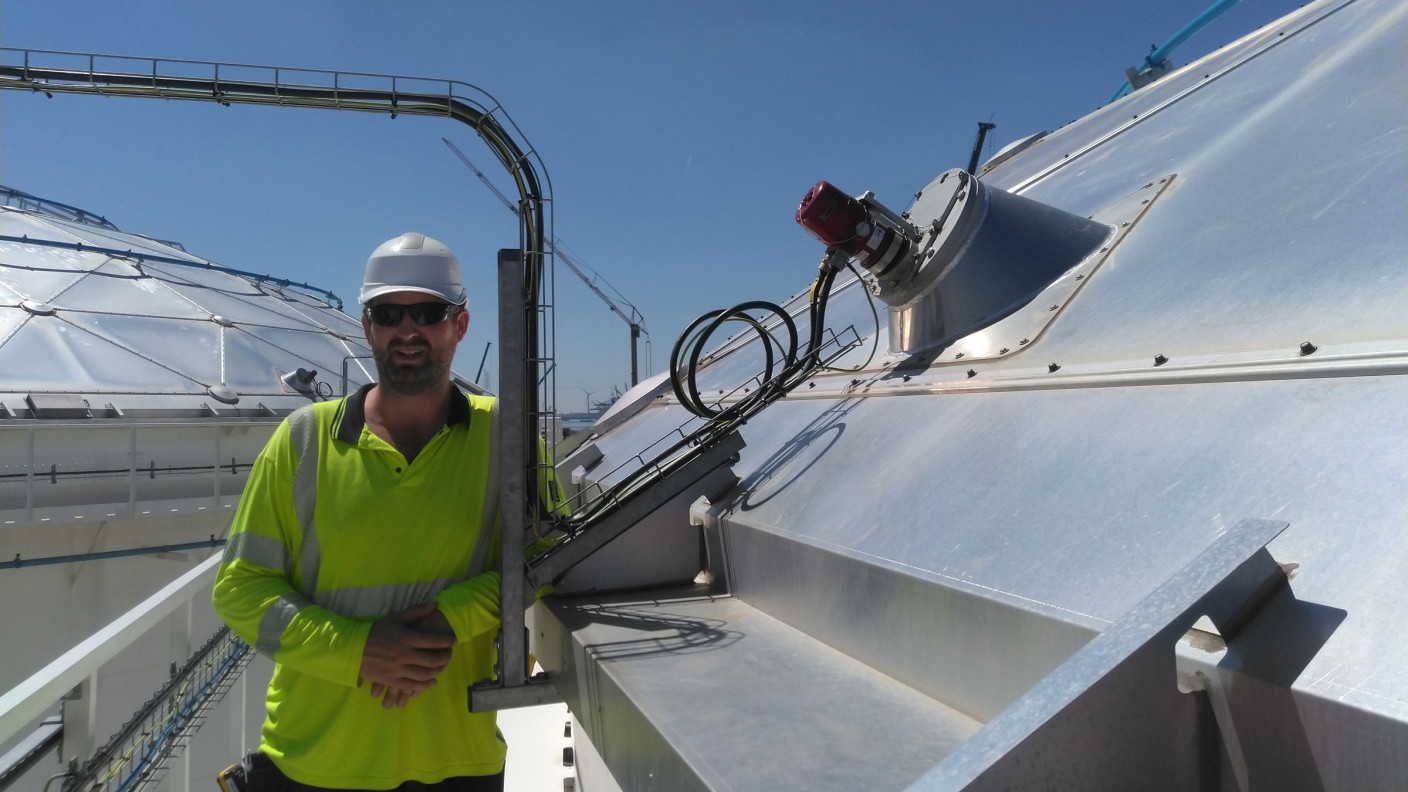

Clearview case result

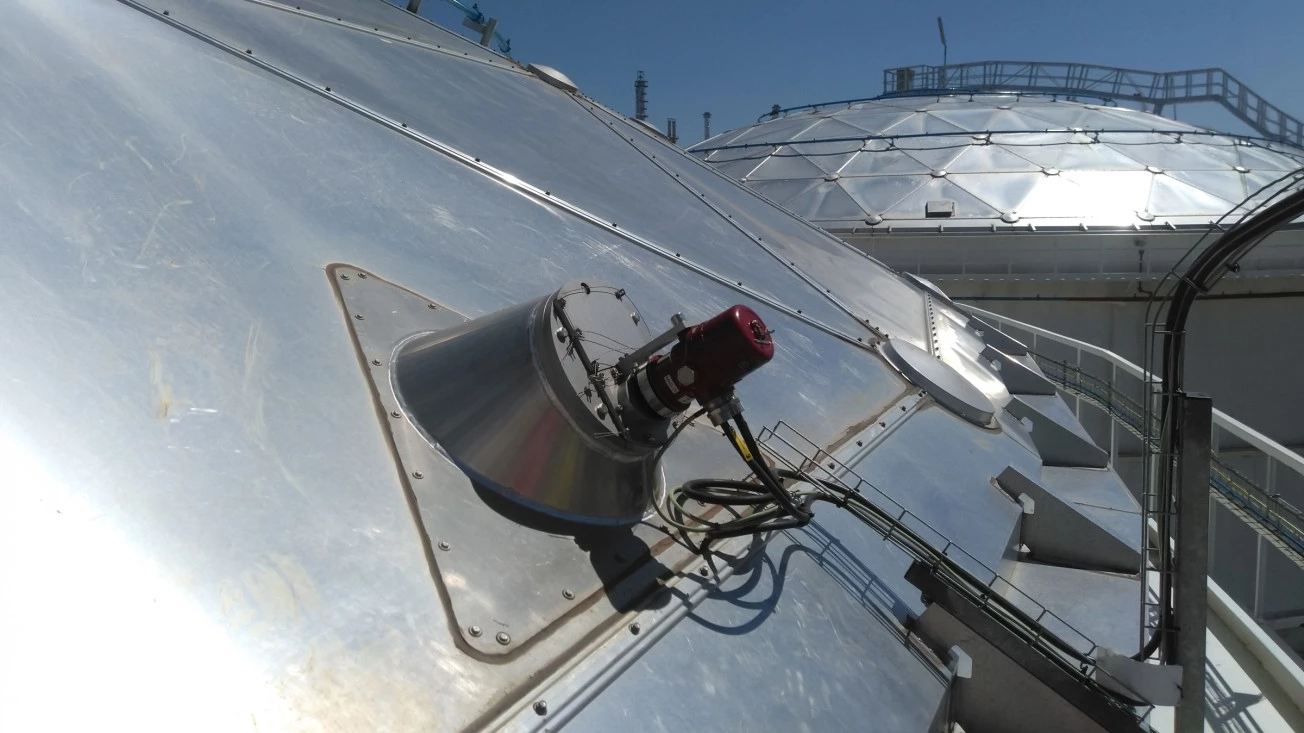

Clearview case header

Brandveiligheid voor tankopslag vraagt om specialistische kennis

Opslagtanks met brandbare vloeistoffen vragen om maatwerk. Zeker wanneer technische, operationele en ATEX-eisen samenkomen, is een standaardoplossing vaak niet voldoende. Met ClearView biedt Saval een doordachte oplossing voor betrouwbare vlamdetectie in dome roof storage tanks: veilig, effectief en eenvoudig te onderhouden.
