Opslagtanks met een drijvend dak worden over het algemeen voorzien van een branddetectie systeem. Dit systeem is na installatie moeilijk bereikbaar. Het is niet onwaarschijnlijk, dat de beweging van het intern drijvende dak, op enig moment problemen kan veroorzaken met de interne bekabeling van het detectiesysteem. Met als een resultaat een systeem dat lange tijd niet beschikbaar is.

Voor opslagtanks met een vast dak en een intern drijvend dak, heeft Saval ClearView ontwikkeld. Met deze oplossing wordt alle apparatuur en bekabeling extern, en daardoor onderhoudsvriendelijk geïnstalleerd.

clearview 4

Functie

Systeem uptime

Het Clearview systeem staat onderhouds- of herstelwerkzaamheden toe terwijl een tank in dienst is. Het Clearview glas voor gasdichte afdichting zorgt waardoor er geen gevaarlijke dampen vrijkomen. Het doorzichtige glas zorgt voor de scheiding tussen de ATEX-zone 0 in de tank en de buitenlucht, zodat de tank gesloten blijft.

Hierdoor kan er onderhoud worden gepleegd aan de detector, of kan deze worden gedemonteerd zonder de scheiding met ATEX-zone 0 ter doorbreken. Het Clearview glas is gemonteerd in een verwisselbare module, zodat een eventueel vervuild glas eenvoudig kan worden schoongemaakt of vervangen.

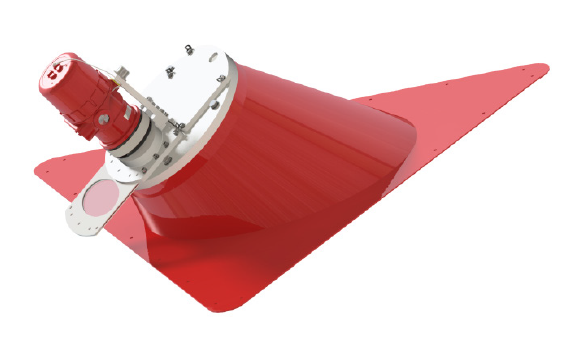

Detronics

Werking

Vlamdetectoren

Clearview is ontworpen om gebruikt te worden in combinatie met multi spectrum Det-Tronics vlamdetectoren. Dit is een veelzijdige en betrouwbare detector met een zeer snelle reactietijd voor de kleinste branden. Deze detector is zeer ongevoelig voor ongewenst alarmen en biedt een groot dekkingsgebied waardoor het een economische keuze is.

Clearview toepassen

Een set van 3 vlamdetectoren is voldoende om een opslagtank te beveiligen. Deze worden geïnstalleerd met een verdeling van 120° rondom het tank dak.

Dit resulteert in een maximaal detectiebereik van 90 meter, wanneer bijvoorbeeld diesel wordt gebruikt. Hierbij wordt uitgegaan van:

Maximale afstand tussen de detector en de brand wordt bereikt wanneer de tank bijna leeg is.
Een brand van 120 cm x 30 cm in de schuimdam (wat als een aanvaardbare afmeting wordt beschouwd.

De maximale detectieafstand voor andere brandstoffen bedraagt:

Heptaan 136 meters
Isopropanol 61 meters
Ethanol 108 meters
Methanol 77 meters

Voorbeeld van een Clearview opstelling op een tankdak

Dak Interface voor geodesic domes

Speciaal voor geodesic dome daken kan saval interface leveren tussen het dak en Clearview. Deze wordt op maat ontworpen om het detectie bereik te optimaliseren.
