Foamtronic VFD Systeem

Wat is het FoamTronic VFD systeem?

FoamTronic VFD (Variable Frequency Drive) is een elektronisch schuimmengsysteem dat schuimconcentraat en water zeer nauwkeurig mengt op basis van de werkelijke bluswaterbehoefte van het systeem. Dit wordt bereikt door continue monitoren van het bluswater- en schuimconcentraatdebiet met behulp van elektromagnetische debietmeters en dynamische regeling van de schuimconcentraatpomp.

De nauwkeurigheid en stabiliteit van het systeem zijn gebaseerd op de combinatie van speciaal geselecteerde componenten en een uniek besturingssysteem. Het besturingssysteem registreert alle proceswaarden en alarmen tijdens bedrijf of test. Deze kunnen gedownload worden voor diagnose en data-analyse.

Een bijkomend voordeel is dat er geen drukverlies optreedt in de bluswaterleiding. Hierdoor kunnen de bluswaterleidingen vaak kleiner gedimensioneerd worden tegenover klassieke mechanische schuimbijmengsystemen.

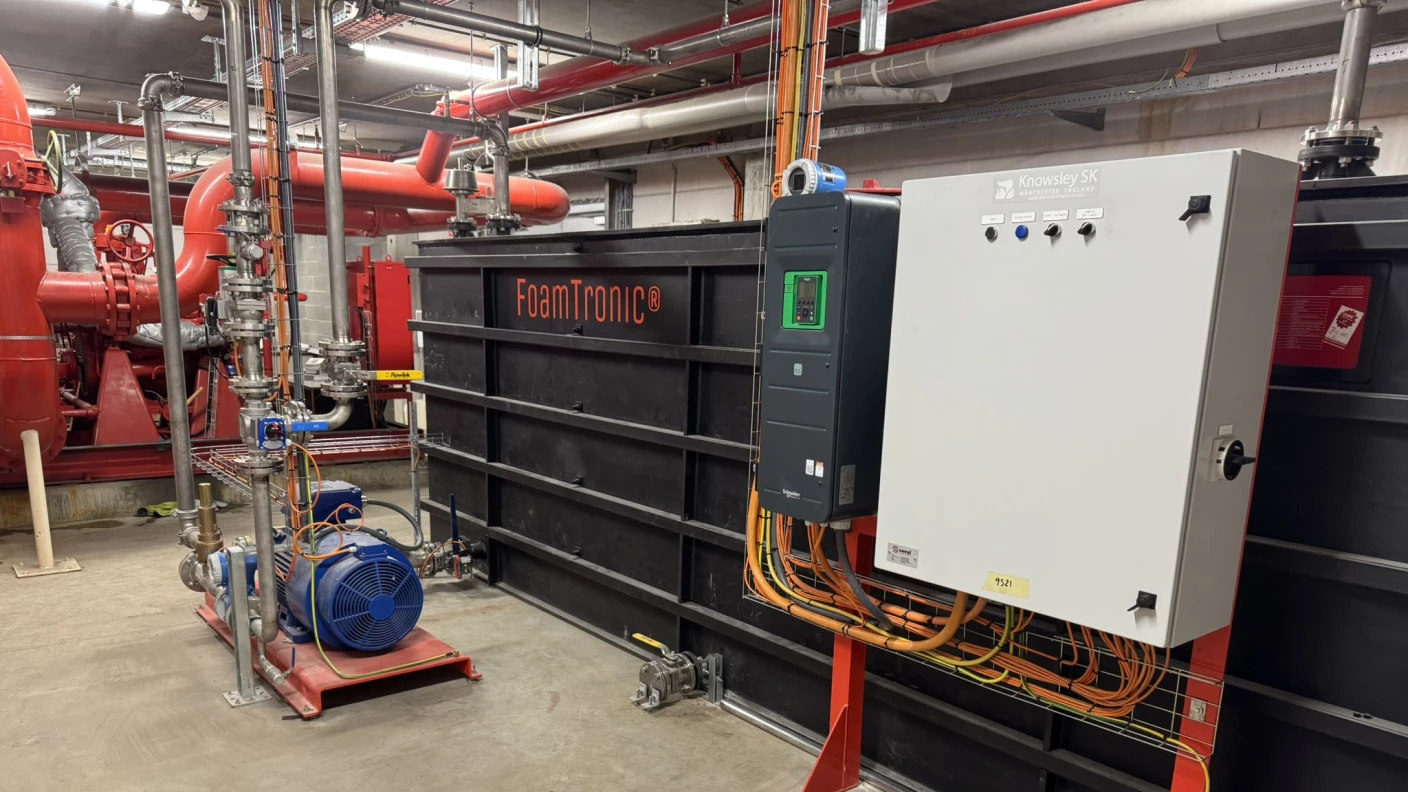

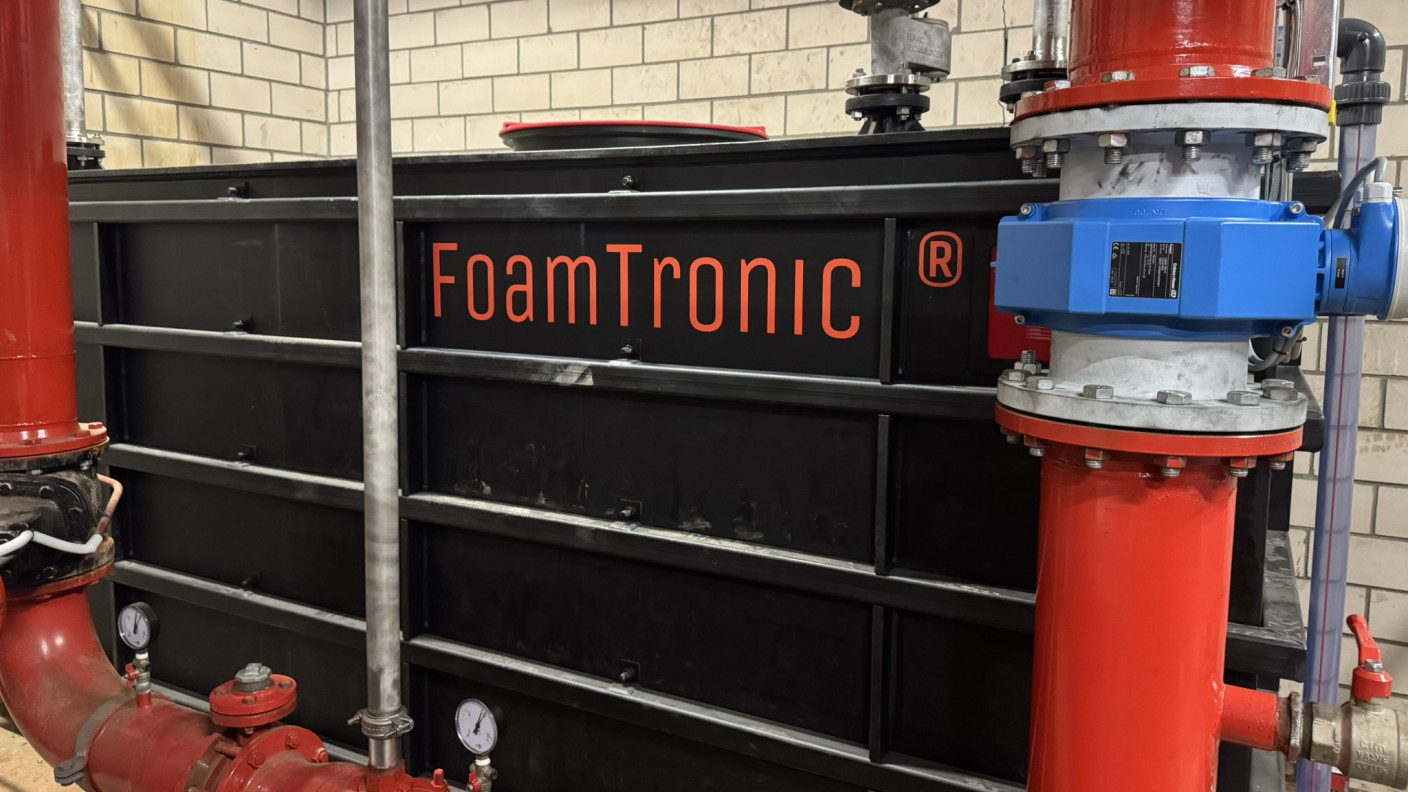

De FoamTronic VFD wordt bij het schuiminjectiepunt geïnstalleerd, in de buurt van de schuimopslagtank.

Breathervalve

De keuze voor het juiste ontluchtings-/ beluchtingsventiel op een schuimconcentraat opslagtank is essentieel voor de werking van het schuimsysteem.

• Uitdampen van het schuimconcentraat wordt voorkomen waardoor de kwaliteit gewaarborgd blijft.
• Over- en onderdruk op een tank kunnen leiden tot structurele beschadiging van een opslagtank.  Dit kan optreden als gevolg van vullen, legen van de tank en uitzetting van het concentraat.

Beathervalve 2438451 is een geschikte oplossing voor gebruik samen met de VFD-1 t/m VFD-5

Download de datasheet

Jaarlijks testen zonder verlies van blusschuimconcentraat

Met FoamTronic VFD kunnen de systeemprestaties regelmatig getest worden zonder dat blusschuimconcentraat en water worden gemengd. Hierdoor wordt milieuvervuiling en onnodig verbruik van kostbaar blusschuimconcentraat voorkomen.

De FoamTronic-testprocedure is een exacte simulatie van de werkelijke omstandigheden. Tijdens deze test wordt het injectiepunt naar het bluswatersysteem geïsoleerd. De waterstroom wordt gestart of gesimuleerd en het FoamTronic VFD systeem regelt de mengverhouding. De tegendruk van het water wordt gesimuleerd tijdens deze test. Het blusschuimconcentraat wordt omgeleid en direct teruggepompt in de schuimconcentraat opslagtank.

De volledige werking van het FoamTronic-systeem wordt hiermee getest zonder blusschuimconcentraat te verbruiken. De volledige testprocedure is hierdoor economisch en milieuvriendelijk.

Nauwkeurige dosering

Schuimmengsystemen zijn afhankelijk van de nauwkeurigheid van de mengverhouding van schuimconcentraat tot water.

De nauwkeurigheid van de FoamTronic VFD wordt gewaarborgd door de bluswater- en schuimconcentraat-stromen continu te meten met elektromagnetische flowmeters. De hoeveelheid van het schuimconcentraat wordt vervolgens geregeld door de snelheid van de pomp te regelen.

In de FoamTronic kunnen één of twee verschillende mengverhoudingen vooraf ingesteld worden. Afhankelijk van het signaal dat het systeem ontvangt van de brandmeldcentrale, zal de FoamTronic met een van de ingestelde mengverhoudingen schuimconentraat injecteren.

Betrouwbaar

Diagnose

Om de betrouwbaarheid te garanderen, beschikt de FoamTronic VFD over continue signaalbewaking en zelfdiagnose van de prestaties.

Dankzij de zelfdiagnose kunt u erop vertrouwen dat het systeem volledig operationeel is en in werking treedt wanneer dat nodig is. Indien er zich toch een storing zou voordoen, geeft de FoamTronic een storingssignaal naar uw systeem.

Battery back-up

De FoamTronic VFD wordt geleverd inclusief een 24V batterij back-upsysteem. Zo blijft het systeem nog steeds in online in het geval van een stroomstoring of -uitval. Daardoor is het systeem direct gereed om bij te mengen zodra de voedingsspanning hersteld is.

Redundantie

Twee FoamTronic systemen kunnen worden gekoppeld in een redundante opstelling.

Mocht één systeem niet optimaal functioneren, kan de ander het naadloos overnemen.

Opties

HMI

De gebruiksvriendelijke interface is beschikbaar via de optionele HMI.
